疾速溫度改變實驗箱是一種在短時間內供給高、低溫疾速改變的環境設備，其溫度改變規模為一70℃一l50℃，升降溫速率通常為5—10℃／min，主要用于電工、電子、通訊、儀器儀表、科研等范疇的商品進行疾速溫度改變環境的功能測驗、挑選或查核實驗，是科學研究、技術開發、出產和質量操控范疇抱負的環境實驗設備。該實驗箱除了要滿意升降溫速率的要求外，還對實驗箱可以完成疾速的線性變溫以及避免溫度的過沖和堅持溫度的穩定性有必定的要求，因而對操控系統便提出了較高的要求。

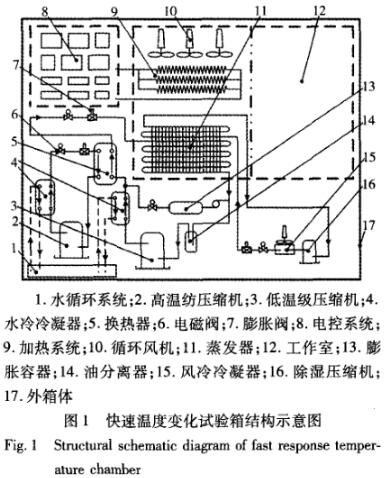

 疾速溫度改變實驗箱主要由箱體、制冷系統、加熱系統、水循環系統、除濕系統、操控系統等構成，其詳細構造如圖1所示。為了滿意實驗箱內環境溫度的疾速降溫文一70℃的作業溫度要求，實驗箱的制冷系統選用二元復疊制冷循環的制冷方法。復疊制冷系統是由一個高溫級制冷循環系統和一個低溫級制冷循環系統構成，均選用蒸汽緊縮式制冷原理，二者都是由緊縮機、冷凝器、節省設備和蒸發器構成各自的關閉制冷系統。高溫級制冷循環系統主要是用來冷卻低溫級制冷循環系統，而低溫級制冷循環系統才是真正為實驗箱內供給冷源的中心地點。

為了非常好地滿意降溫速率，制冷系統中的冷凝器選用水循環冷卻，比較傳統的風機冷卻，降溫作用得以大大改進，尤其是在酷熱的夏日。加熱系統是由三組電加熱器構成，每組加熱器又由三根大功率加熱管構成，極大的滿意了設備的升溫要求。為了滿意做高溫試驗時的濕度要求，試驗箱增加了一套除濕系統。別的，在加熱器和制冷系統蒸發器的上部安裝了三臺循環風機，以滿意試驗箱工作室的溫度均勻性要求。
