一、規(guī)模
本規(guī)范規(guī)則了金屬線材改變實驗辦法的原理、符號及闡明、實驗設備、試樣、實驗程序和實驗報告。
本規(guī)范適用于測定直徑(或特征尺度)大于10mm 的金屬線材在單向或雙向改變中接受塑性變形才能及顯現(xiàn)線材的外表或內(nèi)部缺點。
二、原理
單向改變試樣繞本身軸線向一個方向均勻旋轉360。作為一次改變至規(guī)則次數(shù)或試樣開裂。雙向改變試樣繞本身軸線向一個方向均勻旋轉360。作為一次改變至規(guī)則次數(shù)后，向相反方向旋轉一樣次數(shù)或試樣開裂。
三、符號及闡明

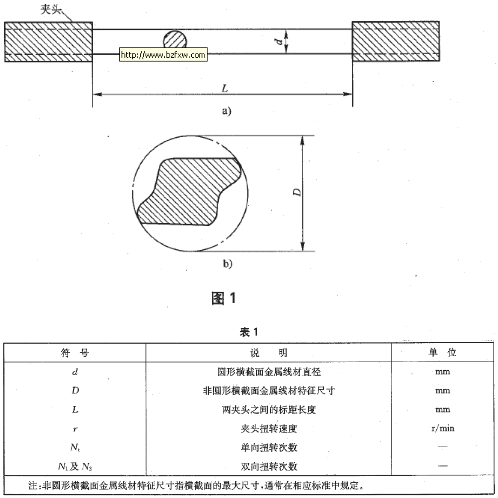

符號及闡明如圖1 及表1 所示。
四、實驗設備
a. 實驗機夾頭應有適宜的硬度，不一樣硬度原料的試樣應運用適宜硬度的夾塊進行實驗。通常引薦夾頭的硬度高于試樣硬度20HRC 擺布。
b. 實驗時期，兩夾頭應保持在同一軸線上，并對試樣不施加任何曲折力，不該阻礙由試樣導致的夾頭之間的長度的改變。
c. 實驗機夾頭的一端應能繞試樣軸線雙向旋轉，而另一端不該有任何滾動，但能沿軸向自在移動。
d. 實驗機的速度應能調理，并有主動記錄改變次數(shù)的設備及測量兩夾頭間標距長度的刻度尺。
五、試樣
1. 試樣應盡可能是平直的，試樣頭部夾持部位應平坦，便利夾具的夾持。
2. 可將試樣置于木材、塑料或銅質平面上，用由這些資料制成的東西矯直，或選用別的適宜的辦法進行矯直。
3. 矯直時，不允許損害試樣外表，不該歪曲試樣，也不允許對試樣進行任何熱加工處理。
4. 存在部分硬彎的線材不允許用于實驗。
5. 除非還有規(guī)則，試樣間兩夾頭間的標距長度L 應為22d 或22Ð 。
六、實驗程序
1) 實驗通常應在lOOC~350C下進行，如有特殊要求，實驗溫度應為23 0C+5 0C 。
2) 將試樣置于實驗機夾持鉗口中，使其軸線與夾頭軸線相重合。
3) 除非還有規(guī)則，可按2r/min~6r/min 的改變速度進行實驗。
4) 試樣置于實驗機后
以一適宜的穩(wěn)定速度旋轉可滾動夾頭，計數(shù)設備并且主動記數(shù)，直至試樣開裂或到達規(guī)則的次數(shù)停止。
七、實驗成果
1. 當試樣的改變次數(shù)、外表及斷口符合有關標準規(guī)則時，則該實驗有用。假如試樣未到達規(guī)則的次數(shù)，且斷口方位在離夾頭2d(Ð) 范圍內(nèi)，則該實驗元效。在實驗過程中，如試樣發(fā)作嚴峻劈裂，則最終一次改變次數(shù)不計。

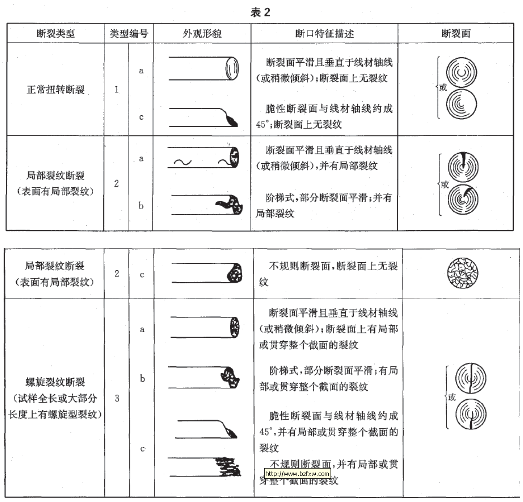

2. 試樣的改變開裂類型、外觀描摹及斷口特征典型分類如表2 所示。
